作為精密機械設備直線傳動的元件,線性滑軌精度等級的高低,決定了機械設備的整體精度,所以,我們在選用線性滑軌的時候,必須考慮它的精度等級,那 線性滑軌精度等級是怎么劃分的?都有哪些等級呢?雅威達傳動小編來跟朋友們做下普及哈,來做做線性滑軌精度等級說明。

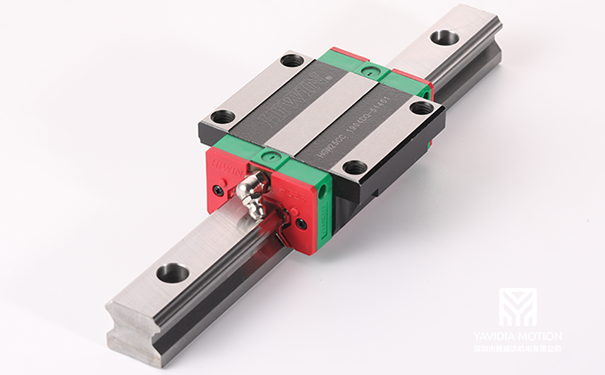

以上銀線性滑軌為例,首先,我們來了解一下,滾動線性滑軌精度基本常識:臺灣HIWIN上銀線性滑軌依照我國機械制造業規范《機床用滾動直線導軌副驗收技術條件》實行,一共分成6個級別:1級、2級、3級、4級、5級、6級,1級最大,6級最少。
一般大家所說的線性滑軌精度等級,就是指滑塊上表面對導軌下表面的走動平面度,級別分成(以滑軌100毫米長為例子)
--普通(無標明/C)5μm
--高級(H)3μm
--高精密級(P)2μm
--超高精密級(SP)1.5μm
--超超高精密級(UP)1μm
線性滑軌的精度可分成運動綜合精度、高度(H)及總寬(W)的規格允許偏差。翻轉直線導軌單條或多條在同一平面圖應用時,用以標準各滑塊組成高度與總寬互誤差。
綜合性健身運動精度:將滑軌用地腳螺栓固定不動在基準點上,使滑塊在總長上運動,滑塊與滑軌基準點間的偏差即是綜合性運動精度。
高度組成偏差:同一平面圖應用的各滑塊組成高度規格(H)的最高值與極小值之差;
直線導軌的精度數據信息是以好多個指標值的標值來區別的,一般有:
--高度H的規格允許偏差;
--高度H的成雙互相差;
--總寬W的規格允許偏差;
--總寬W的成雙互相差;
--滑塊上表面對導軌下表面的走動平面度;
--滑塊側表面對導軌側表面的走動平面度。
深圳雅威達傳動,是HIWIN上銀、 PMI 銀泰、 CPC、思特億等各品牌傳動配件廠家直接授權商, 12 年專注線性導軌、滾珠絲桿、直線模組、微型軸承等傳動與控制系統,有著15年的直線傳動選型與應用經驗的工程師, 為您 提供技術支持!雅威達傳動服務于各種機械自動化設備、數控加工設備、 機床、磨床、 醫用器械、自動點膠機、自動鎖螺絲機、繞線機、貼標機、激光切割機,玻璃雕刻機等設備的線性滑軌傳動系統 ,當然也包括微型直線導軌傳動結構 。詳情您可致電: 13751136246 或訪問網址: m.0260759.cn 進行咨詢,雅威達將會為您解決更多直線導軌、滾珠絲桿、直線模組、微型軸承等選型及應用的技術難題。
